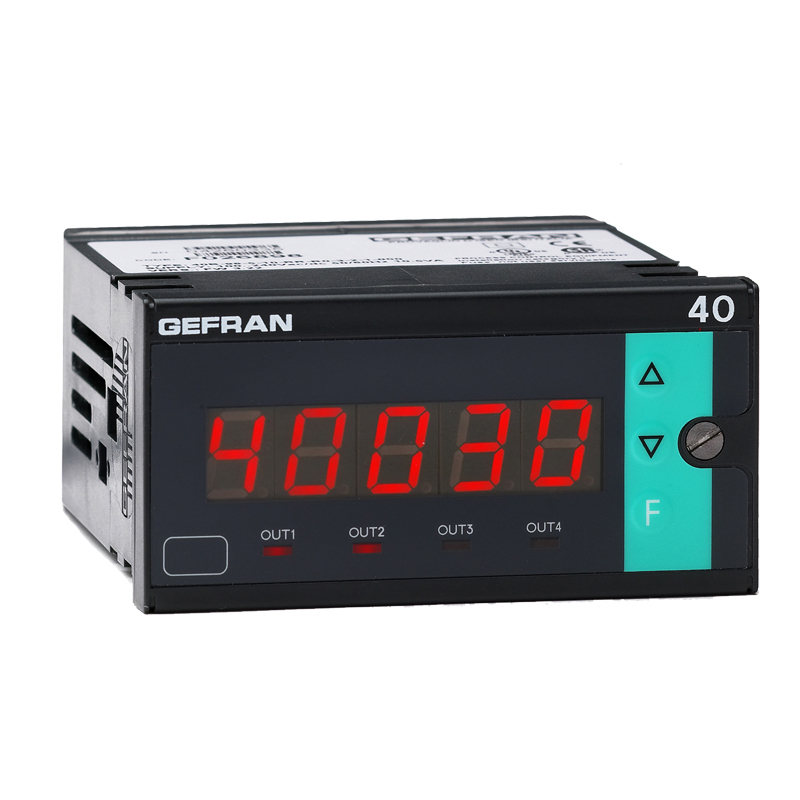

GEFRAN指示器和報警單元 Pressure, force and position inputs 40B96 Indicator/Alarm Unit for force, pressure and position inputs

表面貼膜技術制造96x48 (1/8 DIN)儀表。
儀表有個聚酯膜面板（保證IP65），帶有3個按鍵，一個5位數顯示器和4個輸出狀態指示LED。
可從各種傳感器中選擇輸入信號：

• 電位器（最小100W）

• 稱重傳感器靈敏度在1.5 和 3.3mV/V之間自動調整。

• 應變壓力傳感器

使用面板按鍵選擇模式。

一個數字量輸入(24Vdc/4mA)可用來復位、保持、閃爍、峰值處理或閥值釋放。儀表最多4個輸出，可以是機械繼電器或邏輯輸出。


一個4~20 mA (最大500w)輸出可用于轉發輸入信號的測量值。該轉發輸出點，由數字量輸入和第三個輸出點來替換。

最后，一個雙向可控硅可驅動240V最大1A的阻性負載。

儀表通過把參數分組到功能塊里（CGF表示報警滯后，Inp表示輸入，Out表示輸出...）和簡化數據錄入菜單使編輯變的容易。

配置更簡單甚至更進一步使用電腦編程工具它由連接電纜和運行在windows系統的菜單引導程序組成(見技術數據表：GF_eXpress)。
     一個配置的個人軟件保護代碼（密碼保護）用來限制編輯和顯示配置參數的等級。

• 應變計或電位器輸入-由面板配置

• 傳感器核對

• 靈敏度自動調整易于校準

• 個人密碼保護

• 串口連接配置

• 工程單位內部線性化

• 提供常用物理單位

• 采樣時間和行程干預可編輯在15和120msec之間，解析度在4000到30000步之間。

• 轉發被測量信號

• 4個觸發點，完全由面板配置

• 6線校驗磁致伸縮傳感器版本
